Válvula de inversión de 4 vías
Para los sistemas de bomba de calor, incluidos los acondicionadores de aire centrales, unitarios y de ambiente, se utilizan válvulas inversoras de cuatro-vías de la serie SHF para lograr el cambio entre el modo de refrigeración y el modo de calefacción alterando el canal de flujo del refrigerante.
Descripción
Válvula inversora de cuatro vías Serie SHF
Para los sistemas de bomba de calor, incluidos los acondicionadores de aire centrales, unitarios y de ambiente, se utilizan válvulas inversoras de cuatro-vías de la serie SHF para lograr el cambio entre el modo de refrigeración y el modo de calefacción alterando el canal de flujo del refrigerante.
Descripción de productos
Características
• Amplia gama de aplicaciones
• Adecuado para capacidades de refrigeración de 3,6 a 420 KW (R410A, condición 2)

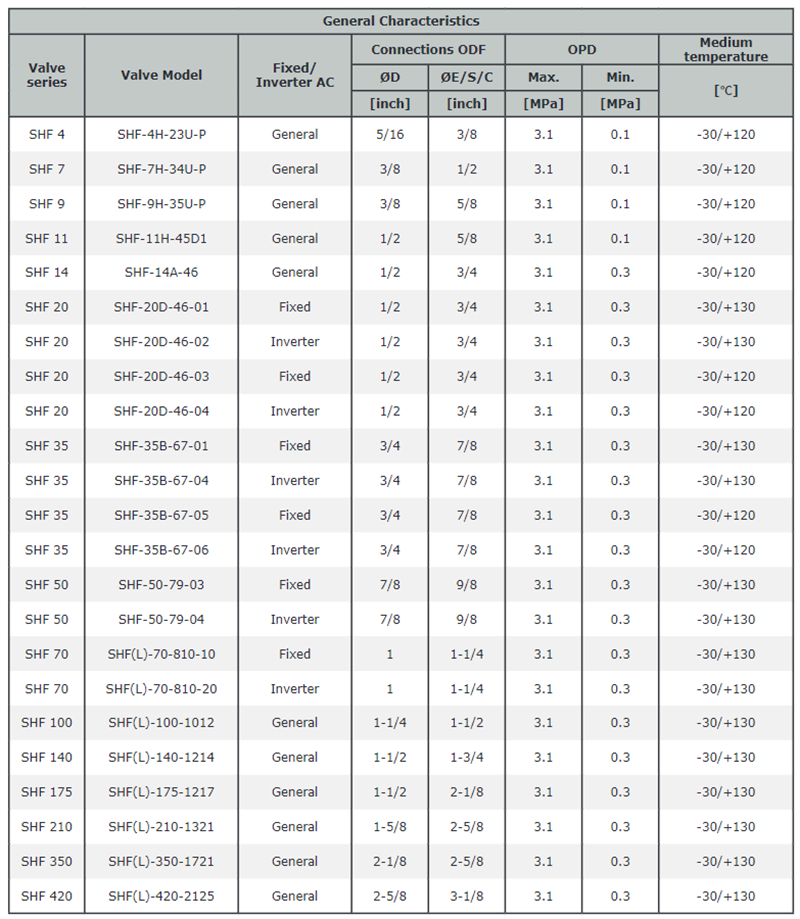

Especificaciones generales
• Aplicable a todos los HCFC comunes. HFC. HFO y HC, refrigerantes 5uch a5: R22 R134a, R404A R407C. R410AR507A. R1234yf,R1234ze(E).R32.R290
• Temperatura ambiente mín. máx.: -30 °C +55 grados
• Humedad relativa: 0 a 95%% RH
• Máx. Presión de funcionamiento: 4,2 MPa (42 bar)
• Posición de instalación:- Bobina hacia arriba o con el eje del cuerpo alineado horizontalmente- Dirección del flujo según las instrucciones de instalación
• Certificaciones: Ul /CUL y declaración según LVD o PED
Condiciones nominales de funcionamiento
| Condiciones nominales de funcionamiento | Condición 1 | Condición 2 |
| Temperatura de condensación tc | 38 grados | 54,4 grados |
| Temperatura de evaporación a | 5 grados | 7,2 grados |
| Sobrecalentamiento Δtsh | 5K | 5K |
| Subenfriamiento Δtsc | 0K | 5K |
Notas para las tablas de selección de capacidad:
1) La caída de presión es válida para caudal de ØC a ØS o de ØE a ØS
2) Datos de R407C basados en la condición del punto de rocío
Tabla de selección de capacidad
Características de la bobina
Nota:
1) Cada bobina es aplicable a todos los modelos de válvulas especificados anteriormente, excepto que las bobinas SQ-A27/D27 se pueden usar solo con válvulas SHF del tamaño 3 al tamaño 100.
2) Temperatura ambiente máxima de hasta + 50 grados
3) Mazo de cables para bobina con conector Faston disponible como accesorio
Accesorio:
| Arnés de cables | |
| Modelo | Longitud del cable [mm] |
| SQ-000000-090028 | 1200 |
|
SQ-000000-0900292000 |
2000 |
¿Qué es la válvula de inversión de cuatro vías?
La válvula de inversión de cuatro vías es un componente clave ampliamente utilizado en campos como bombas de calor, aires acondicionados, condensadores y refrigeradores. Su función principal es controlar el modo de refrigeración/calefacción del sistema de refrigeración, invertir la dirección del flujo de refrigerante y realizar el funcionamiento directo e inverso del sistema. En el sistema de bomba de calor, la válvula de inversión de cuatro-vías también puede cambiar el sistema de bomba de calor del modo de calefacción al modo de refrigeración, para realizar la transmisión y distribución del calor.
La válvula de inversión de cuatro-vías generalmente consta de un cuerpo de válvula, una válvula y un controlador. Su estructura es diferente de las válvulas unidireccionales- ordinarias y tiene cuatro interfaces diferentes, que están conectadas respectivamente al compresor, condensador, evaporador y válvula de expansión en el sistema de refrigeración. Al cambiar la posición de la válvula, la válvula de inversión de cuatro-vías puede invertir el flujo de refrigerante, de modo que el sistema de refrigeración se puede cambiar entre el modo de refrigeración y el modo de calefacción. El conductor puede controlar la posición de la válvula por medios eléctricos, manuales o neumáticos para realizar el control y regulación del sistema.
La principal ventaja de la válvula de inversión de cuatro-vías es que puede hacer que el sistema de refrigeración sea más flexible, permitiendo una conmutación rápida y un flujo inverso. Por ejemplo, en un sistema de aire acondicionado, una válvula de inversión de cuatro-vías puede hacer que el aire frío fluya hacia el interior o hacia el exterior para lograr diferentes efectos de enfriamiento. Además, puede reducir la cantidad de componentes y la longitud de las tuberías en el sistema de refrigeración, simplificando así la estructura del sistema, reduciendo los costos de mantenimiento y el consumo de energía.
En resumen, la válvula de inversión de cuatro-vías es un componente clave indispensable en los sistemas de refrigeración modernos. Realiza el cambio del modo de refrigeración/calefacción controlando la dirección del flujo de refrigerante, lo que hace que el sistema de refrigeración sea más flexible y eficiente. A medida que la tecnología de refrigeración continúa evolucionando, las válvulas de inversión de cuatro-vías seguirán desempeñando un papel importante para respaldar el rendimiento y la confiabilidad de los sistemas de refrigeración.
